北方华创NMC508C刻蚀设备技术解析

以下是针对北方华创NMC508C Poly ETCH刻蚀设备的详细技术解析，综合其工作原理、工艺原理及气体体系，结合行业应用需求进行说明：

⚙️ 1. 设备概述与核心定位

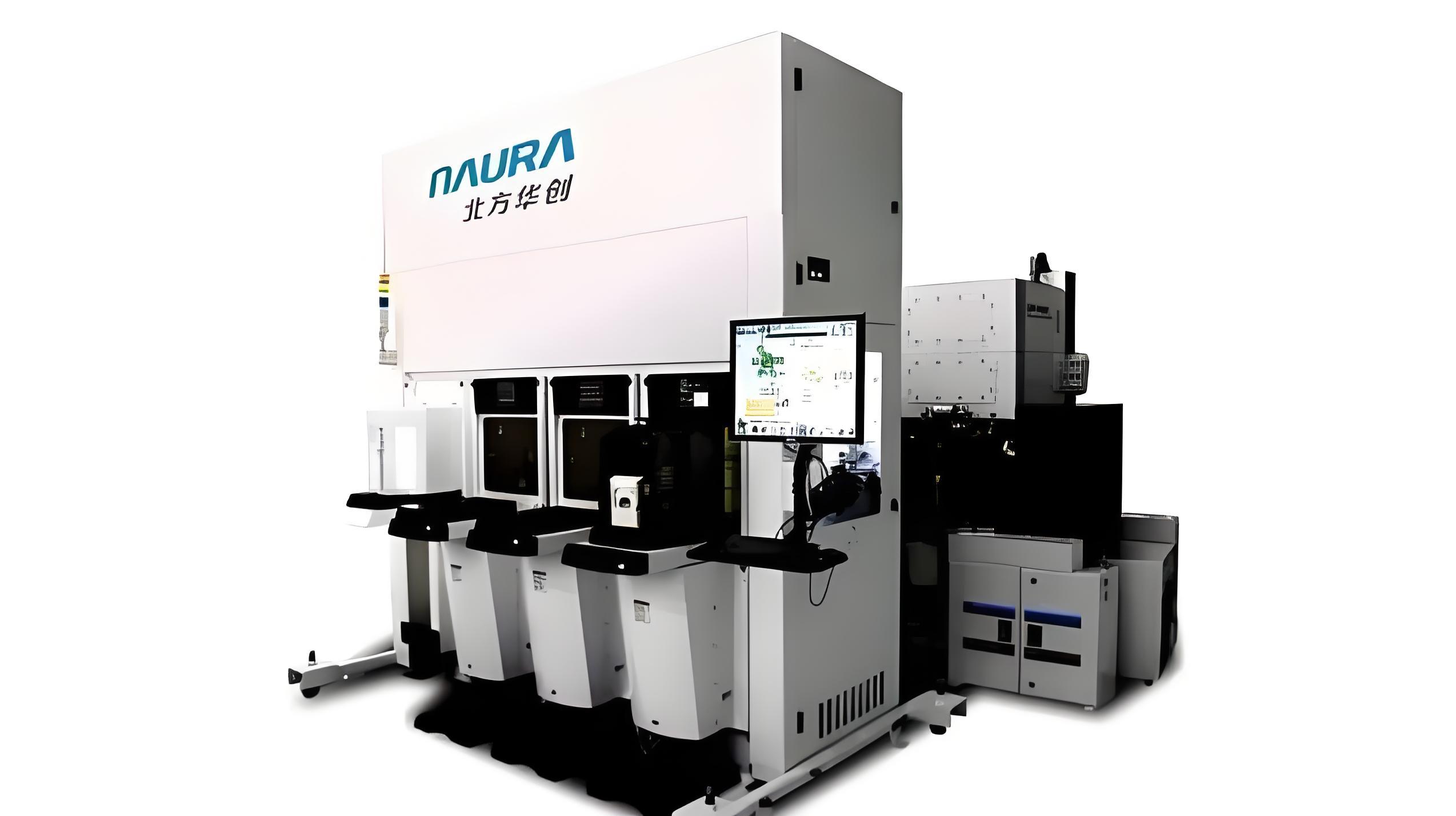

型号与定位：NMC508C是北方华创开发的8英寸兼容多晶硅刻蚀机，采用电感耦合等离子体（ICP）与反应离子刻蚀（RIE）协同技术，专攻高精度多晶硅栅极、浅槽隔离（STI）及硅刻蚀工艺。

适用工艺节点：支持0.35–0.11μm集成电路制造，覆盖逻辑器件（Logic）、功率器件（Power Si/SiC/GaN）、微机电系统（MEMS）等特色工艺。

设备架构：采用多腔室集群设计（Cluster Tool），集成传输模块、刻蚀工艺腔、去胶腔、冷却站及自动化控制系统，支持串/并行工艺处理，提升量产效率。

⚛️ 2. 工作原理：ICP-RIE协同作用

NMC508C融合两种等离子体生成技术，实现高精度各向异性刻蚀：

ICP（电感耦合等离子体）：

通过高频线圈（13.56MHz）施加交变电磁场，电离反应气体形成高密度等离子体（密度达10¹¹–10¹²/cm³），提供高活性的自由基（如F⁺、Cl⁺），主导化学反应刻蚀。

RIE（反应离子刻蚀）：

在晶圆电极施加低频射频（如400 kHz），控制离子垂直轰击能量，实现物理溅射与方向性刻蚀，保障图形的各向异性（侧壁陡直）。

协同优势：独立调控等离子体密度（ICP源）与离子能量（RIE偏压），兼顾高刻蚀速率与图形保真度，适应多晶硅栅极的纳米级精度需求。

? 3. 工艺原理：多晶硅刻蚀的物理化学过程

多晶硅刻蚀需同时满足高选择比（对底层氧化硅）、侧壁形貌控制及低损伤，其流程分为三步：
